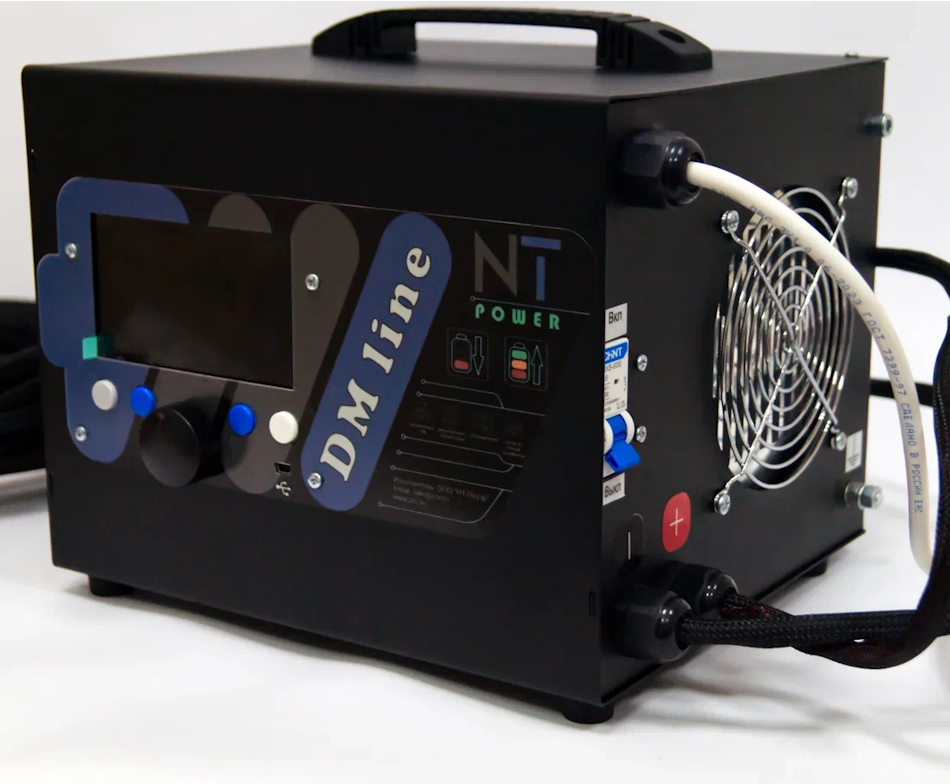

Устройство проверки авиационных щелочных и кислотных батарей

Универсальное устройство для тестирования аккумуляторных батарей при получении с аккумуляторной зарядной станции (АЗС). Аналог устройств УПБ1М-100ТК и УПБ1М-12ТК. Устройство обеспечивает автоматический цикл тестирования батареи в соответствии с технологической картой, а именно измерение напряжения батареи перед началом испытания, затем испытания током (85А-100А или 10А-12А) в течении 5 секунд с фиксацией напряжения и тока в процессе теста

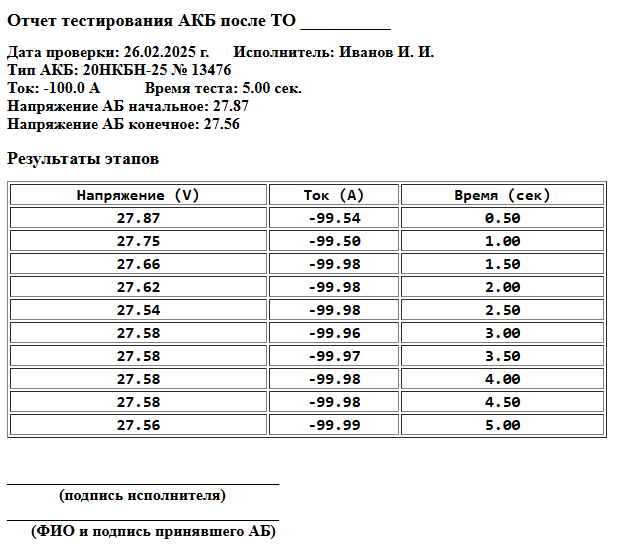

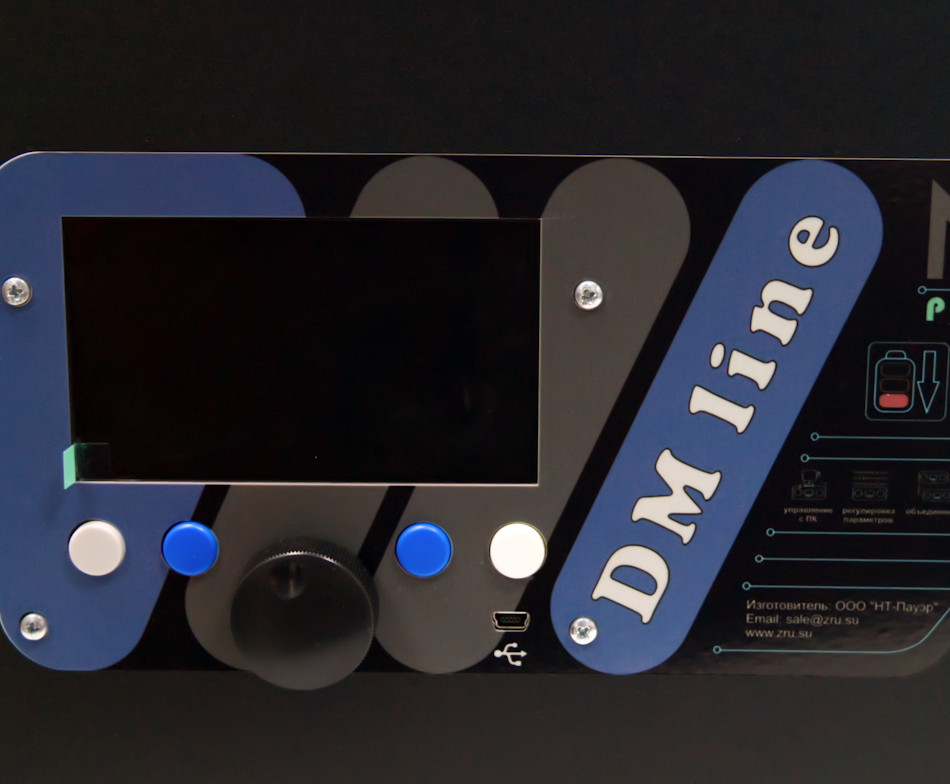

Устройство оснащено цветным жидкокристаллическим дисплеем, позволяющим выбирать режим тестирования кислотной или щелочной батареи, изменять ток тестирования и время проведения теста. По результатам выполнения теста формируется отчёт с результатами, как показано на рисунке:

Устройство проверки авиационных щелочных и кислотных батарей

С завода устройство уже имеет стандартные методики (профили) тестирования для щелочных и кислотных батарей. Устройство может работать совместно с устройством поаккумуляторного контроля и позволяет выставлять ток тестирования от 0,1А до 100А и время от 1с, что позволяет проводить тестирование не только батарей Российского производства, но и импортных батарей VARTA, SAFT, BELL, MARATHON и т.д. Устройство оснащено USB интерфейсом для подключения к персональному компьютеру. Опциональном устройство тестирования может быть оснащено Ethernet, Wi-Fi, CAN, RS485 интерфейсами.



Характеристики

Наименование Значение
индикация/управление цветной ЖКИ 4.3'
управление с персонального компьютера через USB
удалённый пульт управления опционально
система поакумуляторного контроля опционально блок поаккумуляторного контроля и глубокого разряда с крышками
проводной датчик измерения температуры опционально
принтер  печать отчётов с помощью компьютера через встроенный USB
количество каналов  1
максимальный ток разряда от 0,1А до 100А
входное напряжение разряда от 40В до 1В
мощность разряда 4кВт повторно кратковременно, 1,6кВт продолжительно
питающее напряжение 220В/50Гц 1фаза 1P+N+PE
потребляемая мощность, не более 0,1кВт
тип батареи кислотные и щелочные
система компенсации потерь напряжения на проводах +
длительность цикла разряда  програмируется от 1 секунды (штатная программа 5 секунд)
стабилизация тока разряда +
стабилизация напряжения разряда +
тип разрядного каскада тепловой модуль электронной нагрузки
реализуемые профили разряда программируемые, без ограничений
дискретность уставки тока 0,1А
дискретность уставки напряженя 0,1В
пульсации тока при разряде 0,5%
защита от перегрева +
защита от скачков напряжения +
защита от превышения входного напряжения +
канал для подключения системы поаккумуляторного контроля и датчиков температуры CAN 2.0
интерфейсы для подключения к ПК USB 2.0
вес изделия в сборе, не более 12кг
габаритные размеры (с соединителями), не более 315(350)х200х230 мм
средняя наработка изделия на отказ 10000 часов
назначенный срок службы 10 лет
средний срок службы 5 лет
режим работы изделия повторно кратковременный, ПВ 40%
степень защиты оболочки по ГОСТ 14254-96 IP20
рабочая температура от плюс 1°С до плюс 35°С
